Установка Водоупор под плитой

Бентонитовый мат Водоупор отлично подходит для применения под железобетонными плитами толщиной 150 миллиметров и более на бетонной подготовке или уплотнённом грунте. Перед монтажом бентомата под плитой основания необходимо завершить все работы, связанные с устройством водосборных колодцев, лифтовых колодцев, фундаментных балок, свайных сооружений и т.п.

Скачать технические характеристики бентонитовых матов Водоупор

Первым и обязательным этапом укладки бентонитового мата Вадоупор под плитой является подготовка основания. Таким основанием может быть грунт, бетон, мягкий окатанный гравий, песок. Песчаные и грунтовые основания должны уплотняться. В целом, основные требования к основанию: ровное, без выемок и острых углов.

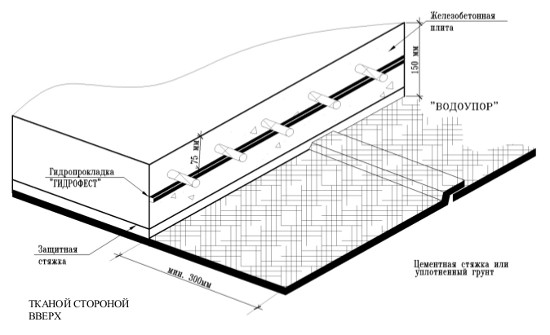

Далее, бентомат укладывается на подготовленное основание тканой стороной вверх. Швы по концам материала должны быть сдвинуты не менее, чем на 30 см. Края должны перекрываться как минимум на 10 см. Дабы Водоупор не сместился в процессе укладки бетона, рекомендуется скрепить его края скобами или прибить гвоздями.

Если железобетонная плита заливается захватами, то края бентонитового мата Водоупор должны выступать не менее, чем на 30 сантиметров за пределы уложенной плиты. Так обеспечивается возможность укладки Водоупора внахлест для заливки последующей захватки ж/б-плиты. На стыках плит рекомендуется установить жгут Гидрофест.

В связи с тем, что бентонитовый мат может укладываться непосредственно на грунт, исключается необходимость устройства внешней опалубки, стяжки и прочих постоянных, временных сооружений. Таким образом, прямо в грунте могут заливаться фундаментные балки, ростверки, отдельные фундаменты, приямки шахт лифтов. Главное следовать нескольким рекомендациям:

• минимизировать горизонтальные нахлесты на вертикальных поверхностях
• верхний край бентомата необходимо закреплять на уровне плиты основания на расстоянии не менее, чем в 30 см от края выемки грунта, а в дальнейшем скрепляться скобами или соединяться внахлест с гидроизоляцией Водоупор, устанавливаемой под плитой основания с перекрытием в 10 см
• нижний край бентомата должен выступать не менее, чем на 10 см, обеспечивая возможность соединения внахлест для горизонтальной гидроизоляции Водоупор, укладываемой на основание котлована
• где это оказывается возможно, используйте полную длину рулона для сведения к минимуму соединений внахлест при дополнительной выемке грунта

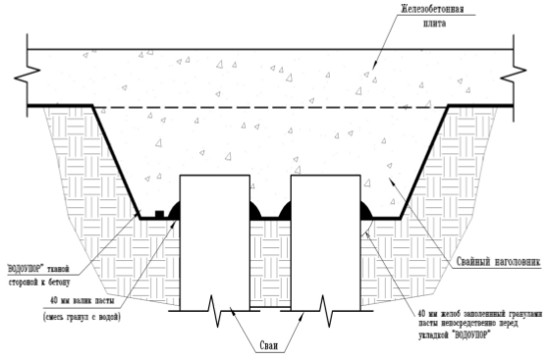

Подготовив основание для укладки бентоматов, сделайте в слое свай желоба сечением 40х40 миллиметров и засыпьте их гранулами. Выполните монтаж бентонитового мата так, чтобы он тесно облегал сваи по периметру. Разрезанные края Водоупора пропитываются водой в целях образования связанного слоя и исключения высыпания бентонитовых гранул. Вокруг каждой сваи поверх гидроизоляционного слоя нанесите буртик в 40 миллиметров из смеси бентонитовых гранул и воды.

Важно! Водоупор не должен укладываться между свайным ростверком и плитой основания.

Толщина бетона вокруг Гидрофеста должна быть не менее 7,5 сантиметров.

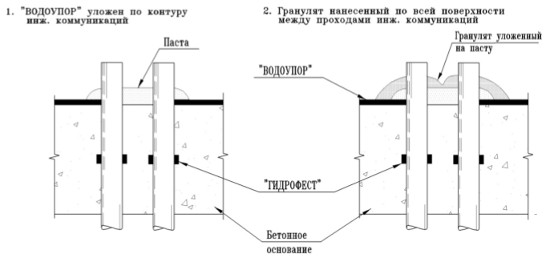

Важным этапом монтажа бентонитового мата Водоупор является прохождение инженерных коммуникаций и строительных элементов через плиту основания. Непосредственно перед укладкой гидроизоляции необходимо:

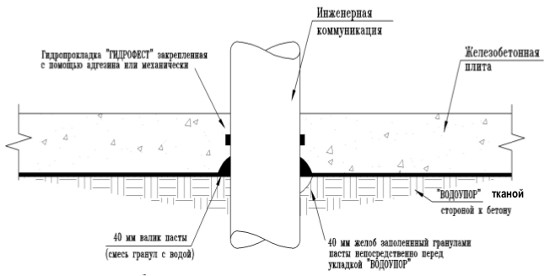

• сделать желоба сечением 4х4 сантиметра вокруг строительных элементов и инженерных коммуникаций, которые проходят через плиту основания и заполнить их бентонитовыми гранулами уложить бентомат, обрезав его так, чтобы он тесно облегал по периметру проходящие сквозь плиту строительные и инженерные элементы, а затем нанести поверх Водоупора вокруг каждого из элементов валик 40 миллиметров из бентопасты
• перед заливкой фундаментной плиты необходимо вокруг каждого инженерного или строительного элемента установить герметизирующий фланц Гидрофест

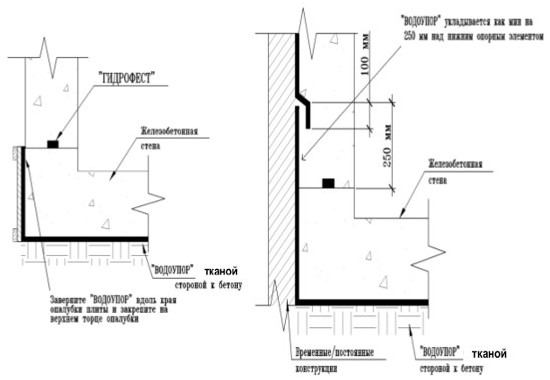

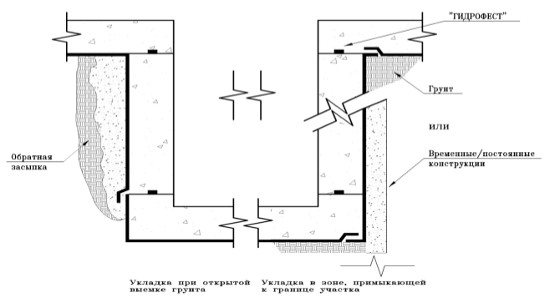

Если выполнение работ проходит при открытой выемке грунта, то Водоупор заворачивают в продольном направлении относительно края опалубки плиты и фиксируют на верхнем торце опалубки. Бентонитовый мат укладывается максимально плотно встык между опалубкой и основанием. Когда опалубка удаляется, остается прочная механическая связь бентомата с плитой, что существенно упрощает дальнейшие работы по гидроизоляции конструкции.

Если монтаж бентонитового мата ведется вплотную к границе участка, то вертикальная часть гидроизоляционного слоя должна быть уложена не менее, чем на 250 миллиметров над плитой основания. Если граница участка является плоской вертикальной поверхностью, например, по типу «стена в грунте», то необходимо загнуть установленный под плитой бентомат вверх по стене не менее, чем на 250 миллиметров выше уровня фундаментной плиты.

Если граница участка является профилированной поверхностью, например, свайные ограждения или металлический профнастил, то для дальнейшего выполнения работ без подготовительной стяжки необходимо:

• сделать желом сечением 4х4 см на месте стыка основания с границей участка и засыпать его бентогранулами до момента установки Водоупора
• выполнить монтаж бентонитового мата по границе участка, по контуру профилированной поверхности, предусмотрев запас ширины как минимум в 150 миллиметров для перехода на основание
• уложить сверху подплиточный слой бентомата, который необходимо обрезать в соответствие с профилем вертикальной поверхности
• сделать из бентопасты буртик сечением 4х4 см в месте стыковки матов

Компания «ВекторСтрой» готова выполнить поставку бентонитовых матов в любой регион Российской Федерации. На большие объёмы предоставляются скидки. Получить консультацию по закупке и монтаже бентомата Вы можете по телефону +7 (951) 534 02 80.
