Производство дорожных ограждений

Изготовление дорожных ограждений из металла регулируется государственным стандартом (ГОСТ 26804-86). Основные размеры и параметры конструкций должны соответствовать указанным в нижеприведенных рисунках, таблицах.

Марка участка огражденияРазмеры, мМасса (справочная), кг/м
Ширина, bШаг стоек, S
11ДО-4 0,36 4,00 20
11ДО-3 0,36 3,00 23
11ДО-2 0,36 2,00 26
11ДО-1 0,36 1,00 36
11ДД-4 0,75 4,00 40
11ДД-2 0,75 2,00 44
11МО-S 0,41 S 25
11МО-SЦ 0,41 S 24
11МД-S 0,69 S 41

Для ограждений 11МО и 11МД шаг стоек S в завсисмости от условий расположения закладных деталей в пролетных строениях принимается 2-3 метра. Справочная масса соответствует конструкциям с шагом 3 метра.

Марка участка огражденияРазмеры, мМасса (справочная), кг
Ширина, bШаг стоек, S
11ДО-Н 0,36 2,00 331
11ДО-К 0,36 2,00 331
11ДД-Н 0,75 2,00 558
11ДД-4П 0,75-0,95 4,00 162
11ДД-2П 0,75-0,95 2,00 177

Производство дорожных ограждений должно выполняться в соответствии со следующими требованиями:

  • концевые элементы и секции балки необходимо изготавливать из стального гнутого профиля (312х83х4 миллиметра), для 11ДО и 11ДД допускается использование стальной балки из профиля 312х83х3 миллиметра
  • секции балки, предназначенные для начального участка 11ДО должны иметь кривизну 16 000 миллиметров, а высота профиля при этом может быть уменьшена до 60 миллиметров
  • предназначенные для соединения соседних секций отверстия по концам секций балки должны иметь размеры исходя из расчета возможного смещения секций не более чем на 10 миллиметров
  • дорожные стойки следует изготавливать из стального С-образного гнутого профиля или швеллера №12 (в уточненном в ГОСТ 26804-86 случае необходимо применять швеллер №10)
  • консоли-распорки при производстве дорожных ограждений делают из стального швеллера №10, петлю консоли-распорки делают из стали угловой неравнополочной 63х40х5 миллиметров

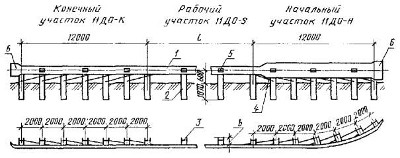

Ограждения группы 11ДО: общий вид и детали соединения балки со стойкой
Одностороннее дорожное ограждение
Детали соединения балки со стойкой для одностороннего дорожного ограждения
Общий вид: 1 - балка; 2 - стойка; 3 - консоль жесткая; 4 - связь диагональная; 5 - элемент световозвращающий; 6 - элемент концевой
Детали соединения: 1 - балка; 2 - стойка; 3 - консоль жесткая; 4 - болт М16´45.58; 5 - болт М10´1,25-8g´30.58

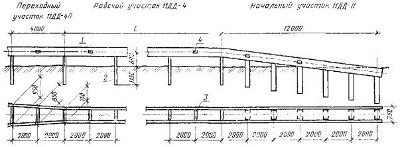

Ограждения группы 11ДД: общий вид и детали соединения балки со стойкой
Двустороннее дорожное ограждение
Детали соединения балки со стойкой для двустороннего дорожного ограждения
Общий вид: 1 - балка; 2 - стойка; 3 - консоль-распорка; 4 - элемент световозвращающий
Детали соединения: 1 - балка; 2 - стойка; 3 - консоль-распорка; 4 - скоба; 5 - болт М16´45.58; 6 - болт M16´l,5-8g´30.58

Изготовление мостовых ограждений выполняется согласно следующим требованиям:

  • стойки изготавливаются из двутавра №12, фланцы стоек – из листовой стали толщиной 20 миллиметров
  • заднюю стенку жесткой консоли изготавливают из листовой стали в 3 миллиметра, диаметр отверстия под болт крепления к стойке 11+0,1 миллиметров
  • проставку и переднюю стенку жесткой консоли, скобу и консольамортизатор необходимо делать из листовой стали толщиной 4 миллиметра
  • стержень диагональной связи выпускается из круглой стали, сечение стержня – 0,8 квадратных сантиметров, наконечники диагональной связи изготавливаются из стали толщиной 5 миллиметров
  • соединение секций балки друг с другом, с диагональными связями и консолями выполняется посредством болтов М16х45 с квадратным подголовником и полукруглой головкой
  • соединение жестких консолей со стойками выполняется посредством болтов М10х30 с уменьшенной шестигранной головкой под ключ 14
  • крепление стоек мостовых ограждений осуществляется посредством болтов М20х70

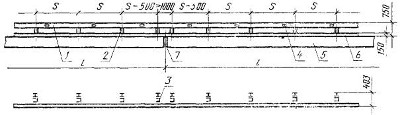

Ограждения группы 11МО: общий вид и детали соединения балки со стойкой
Одностороннее мостовое ограждение
Детали соединения балки со стойкой для одностороннего мостового ограждения
Общий вид: 1 - балка; 2 - стойка; 3 - консоль-амортизатор; 4 - элемент световозвращающий; 5 - строение пролетное; 6 - цоколь; 7 - шов деформационный
Детали соединения: 1 - балка; 2 - стойка; 3 - консоль-амортизатор; 4 - болт М16´1,5-8g´30.58; 5 - болт М16´45.58

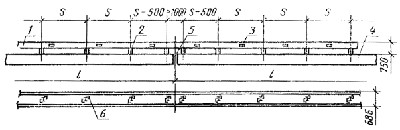

Ограждения группы 11МД: общий вид и детали соединения балки со стойкой
Двустороннее мостовое ограждение
Детали соединения балки со стойкой для двустороннего мостового ограждения
Общий вид: 1 - балка; 2 - стойка; 3 - элемент световозвращающий; 4 - строение пролетное; 5 - шов деформационный; 6 - консоль-амортизатор
Детали соединения: 1 - балка; 2 - стойка; 3 - консоль-амортизатор; 4 - болт М16´45.58; 5 - болт M16´1,5-8g´30.58

Производство дорожных ограждений, включая мостовые, должно предусматривать технологическую процедуру защиты всех элементов конструкции от коррозии.
